充电桩单相主板

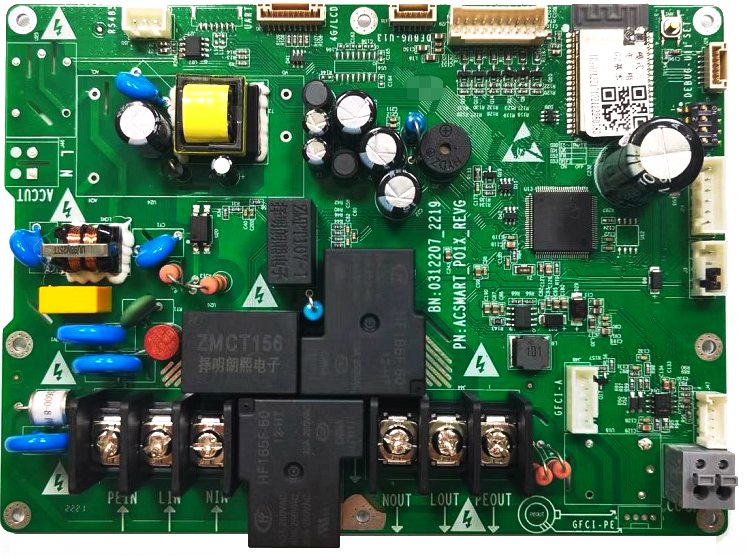

壁挂式充电桩主板 M3G21A

l适用国标7KW，欧标7KW，美标4.8/9.6KW；

l自带蓝牙，WiFi，可持扩展4G；

l支持RS485，外接电表等；

l支持电锁，外接温度(出插座款充电桩);

l具有多重安全保护：接地检测、继电器粘连检测、过欠压保护、过载保护、过温保护、漏电保护、浪涌保护、短路保护等；

l特色功能：安全与用户体验并重；过欠压可自动恢复，二级过流与过温保护；有限次数安全尝试自恢复；

l可扩展接地棒和外置继电器控制功能；

l支持刷卡（秘钥卡），可提供公版APP及后台(非运营)服务；

l支持OCPP1.6协议(可接客户指定的标准OCPP平台)；

l可支持云快充等第三方平台接入；

在线订购

产品型号	XC_ACSMART_P01X_CN	XC_ACSMART_P01X_EU	XC_ACSMART_P01X_US
输入电压	AC220V（单火线）		AC120V（单/双火线） AC240V（双火线）
更大电流	32A		40A
工作频率	50Hz		60Hz
更大充电功率	7KW		4.8KW/9.6KW
过压保护	高于过压阈值后停止充电，低于过压阈值后恢复充电
欠压保护	低于低压阈值后停止充电，高于低压阈值后恢复充电
过流保护	二级过流保护：级，有限次可恢复；第二级，不可恢复，停止充电，掉电重启后才可恢复
短路保护	电流持续异常后触发短路保护，掉电重启或按下急停释放急停后可恢复
接地检测	未接地告警(默认仅告警，允许继续充电)
地线监测	仅高配版支持：可支持英国法规对接地的特殊要求；地线漏电监测与保护
异常断电保护	仅高配版支持：可实现法国法规对安全接线的特殊要求；需要与充电桩外部执行器件配合
漏电保护	AC30mA	A+DC6mA	AC20mA
反接保护	允许L,N反接工作（不建议）		允许N接L2，组成双火线
继电器粘连	支持继电器粘连检测，并告警；（不影响充电，本功能在接地良好的情况下有效）
过温保护	2路温度检测，板载1路温度+外接1路（如电锁）
系统功耗	待机功耗：3W；工作功耗：6W（全功能状态）
显示及按键	LED灯板/数码显示屏/急停按钮
无线连接	蓝牙,WiFi,4G
刷卡功能	秘钥卡（无金融功能）
协议对接	标准OCPP1.6支持，云快充平台支持
APP应用程序	蓝牙控制：公版APP应用程序支持（绑定用户、预约充电、更大限流调整、设置即插即充等）联网控制：公版APP应用程序支持（预约充电、电能记录查看、更大限流调整、设置即插即等）
工作温度	-40°C～+55°C
工作湿度	5%～95%无凝霜
工作海拔	≤2000M
EMC标准	CLASS B
遵从标准	GB/T 20234.1、GB/T 20234.2、GB/T 18487.1	IEC-62196-1、IEC-62196-2、IEC-61851-1、IEC-62752	SAE J17720-2012
尺寸	17012528mm(长宽高,仅主板)
净重	278±10g
