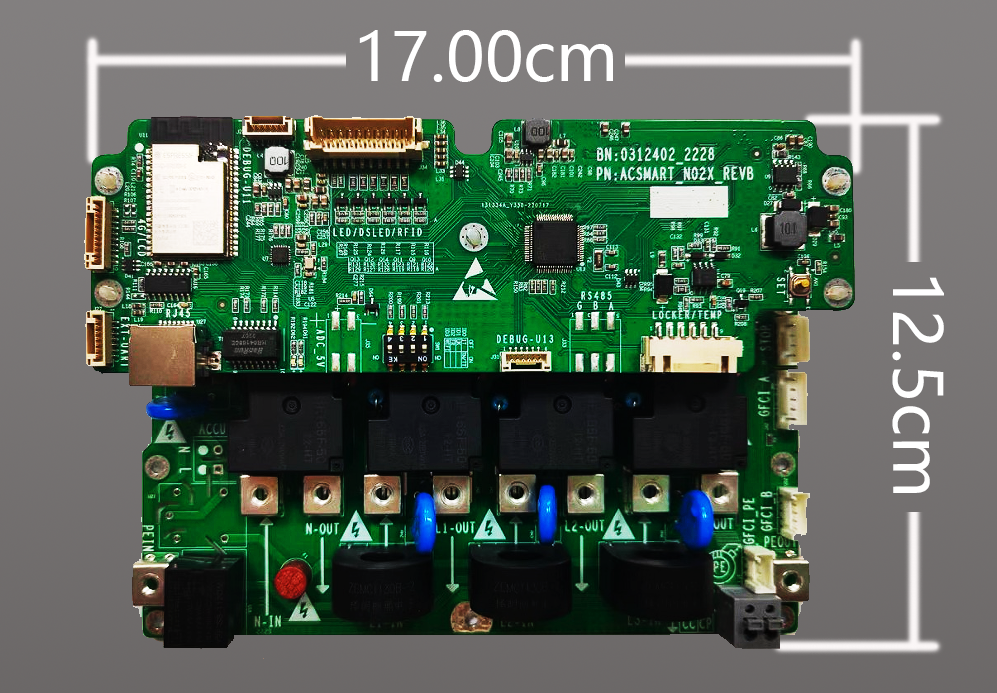

充电桩双层主板到底长啥样？

充电桩双层主板在外观和结构上具有一些特点，但具体的样子会因不同的设计和生产厂家而有所差异。以下是一般情况下可能具备的特征：

上下两层布局：所谓双层主板，就是有上下两层电路板通过特定的连接方式组合在一起。比如，可能通过焊接的金属柱、排针或其他连接器件将两层板进行电气连接和物理固定。这样的分层设计可以使主板在有限的空间内实现更复杂的电路布局，提高空间利用率。
电路分布：两层电路板上都分布着各种电子元器件和电路线路。通常，一些较为基础和常用的电路，如电源电路、接地线路等可能会分布在其中一层；而对于控制电路、通信电路以及一些对信号干扰较为敏感的电路，则可能会布置在另一层，以减少不同电路之间的相互干扰。

芯片与处理器：主板上会有一个或多个主控芯片，作为充电桩的 “大脑”，负责控制充电过程、监测充电状态、与车辆通信等。这些芯片通常具有较高的运算能力和稳定性，以确保充电桩的正常运行。
电容、电阻等基础元件：大量的电容、电阻、电感等基础电子元件分布在两层主板上，用于实现电路的滤波、稳压、限流等功能。例如，高压滤波电容用于对输入的电源进行滤波，以保证电源的稳定性；电阻则用于限制电流、分压等。
继电器：继电器也是充电桩双层主板上常见的元件之一，用于控制充电电路的通断。根据充电桩的功率和设计需求，可能会有多个不同规格的继电器，以满足不同的电流承载能力。
通信模块：为了实现与电动汽车以及后台管理系统的通信，主板上会集成通信模块，如 4G 模块、蓝牙模块、WiFi 模块等。这些通信模块可以将充电桩的状态信息上传至云端，方便运营商进行远程监控和管理2。
接口元件：主板上会有各种接口，用于连接外部设备。例如，有连接充电枪的接口，以便将电能传输到电动汽车；有连接显示屏的接口，用于显示充电状态、充电时间、充电电量等信息；还有连接读卡器、按键等输入设备的接口，以便用户进行操作和支付。

防护涂层：为了提高主板的可靠性和抗干扰能力，双层主板表面可能会涂覆一层防护涂层，如三防漆等。这种防护涂层可以防止主板受到灰尘、湿气、腐蚀等环境因素的影响，保证主板的正常工作。
固定孔位：主板上会有多个固定孔位，用于将主板固定在充电桩的机箱内部。这些固定孔位通常分布在主板的边缘或角落处，通过螺丝或其他固定件将主板牢固地安装在充电桩内，以防止在使用过程中因震动或其他原因导致主板松动或损坏。
